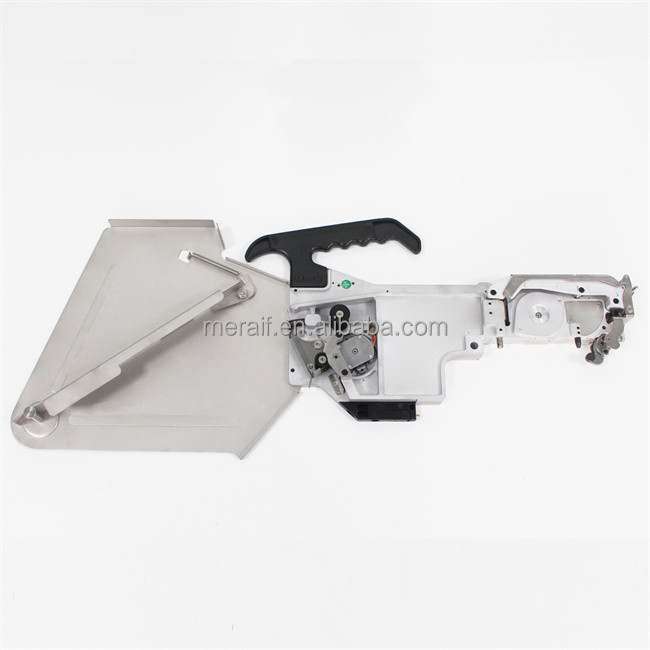

OEM YAMAHAの一突きおよび場所機械のための電気テープ送り装置32mmの送り装置
whatsapp:+8613424013606のskype:sensenhenhao、wechat:JoyLY0322
私達はsmtの解決の提供者16yearsよりもっとである。
すべてのsmt機械ラインおよび部品のPCBAはっきりした機械ライン私達は支えてもいい。
Yamaha YV YGシリーズ一突きおよび場所機械のためのOEMの電子送り装置
電気テープ送り装置32mmの送り装置変数
モデル:YV-08/12/16/24 32mm
適当なモデル:YAMAHA YVシリーズYGシリーズ
代わりとなる送り装置:FVのCL FT FSの送り装置
主体材料:アルミ合金
方法の位置:連接棒の錠を置く二重ピン ガイド・レール
電気インターフェイス:単一ピン接触インターフェイス
電圧:DC24V
現在:0.5A|2.5A MAX。
コミュニケーション方法:脈拍
ドライブ モード:電気ドライブ
送り速度:68ms/pcs 4mmピッチ
供給の正確さ:Ｘ軸±0.05mmのＹ軸±0.05mm
送り速度:80000CPH
ラミネーションのリサイクル:傾向があ引きの巻くメカニズム
適当なパッケージ:8/12/16/24/32/44/56MMの標準SMTのパッケージ
適当な材料:標準的なYMHで包むことができるすべての材料
燃料を補給する方法:全面的な給油、テープ給油
働く温度:温度-20~65℃
働く湿気:湿気20~90%RHの凝縮無し
保管温度:温度-40~85℃
貯蔵の湿気:湿気10~95%
老化テスト:異常のない連続的な仕事の72時間
操作の記録:完全、一貫した
耐用年数:>=20K hrs.MIL-HDBK-217F （25℃）
ステッピング モーターは従来の送り装置のシリンダー ドライブを取り替え、精密銅ギヤは機械リンク ドライブを取り替える。
24V安全電源を接続する電気接触ピンの取得によって保護センサーは配置機械の機械信号を変える
電気的信号は働くために送り装置を制御する発生する。
改善の利点:広範囲電子物質的なモデル。8mmは紙テープの2つの包装方法と互換性があり、1mm/2mm/4mmのステップは1つのキーと転換することができる。1つは電気送り装置が元の3つの8mmの送り装置の代りに使用される8mmを伝達する。
精密利点:ドライブ モーターは振動によって引き起こされる物質的な偏差を減らすシリンダーより小さい広さと動く。高精度の供給ギヤは高精度モーターによって必ず正確な供給を保障するために一致する。自己開発する送り装置の口径測定器は与えるそれぞれのX/Yの等位の価値を捕獲でき各送り装置の供給の正確さの一貫性を判断するためにカリフォルニア\ CPおよびCPKの価値を計算する。
速度の利点:送り速度:Omronの格子センサーはすぐに機械信号を感じる、自己開発する管理委員会ソフトウェア アルゴリズムは科学的であり、適度な、ステッピング モーターは加速ギヤ、送り装置の送り速度が超過する配置機械の積み込みの限界を装備されている。
ライン変更の速度:テープを上で、はめ込み式フィルムの貯蔵室と直接除去する;送り装置、偽りなくノンストップ重大な変更の機能、およびライン変更の効率実現する3回以上までに自動倉庫の入り口のメモを、分解しないでバッチ ライン変更材料が完全なとき高めることができる。
両立性の利点:市場のすべてのYAMAHAの機械類の送り装置のプラットホーム機械に適当。元のラインを簡単、安全有効の破壊しない取付けることは便利であるまたは変えるで伝導性ブラケットを。変更の後で、それはオリジナルの機械送り装置の位置と干渉しないし、互い違いに同時に使用することができる。
