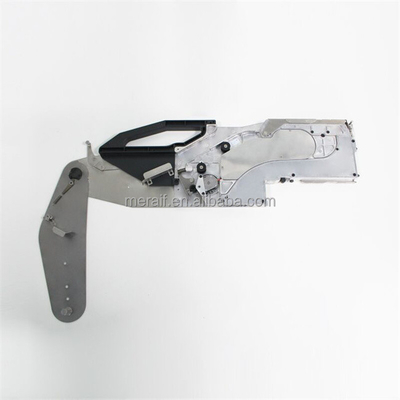

OEMサムスンのsmtテープ送り装置のHanwha SM321 421のための電子送り装置SME 24mmの送り装置431 471 481 482 SCM110 EXCEM
whatsapp:+8613424013606のskype:sensenhenhao、wechat:JoyLY0322
私達はsmtの解決の提供者16yearsよりもっとである。
すべてのsmt機械ラインおよび部品のPCBAはっきりした機械ライン私達は支えてもいい。
Hanwha SMシリーズ一突きおよび場所機械のためのOEMの電子送り装置
Hanwha変数のためのSME 24mmの送り装置
適当なモデル:SMシリーズのすべてのモデル
代わりとなる送り装置:SM SMEの送り装置
主体材料:アルミ合金
方法の位置:置く二重ピン ガイド・レール連接棒の錠
電気インターフェイス:5つのPINの接触インターフェイス
電圧:DC24V
現在:0.5A|2.5A MAX。
コミュニケーション方法:脈拍
ドライブ モード:電気ドライブ
送り速度:68ms/pcs 4mmピッチ
供給の正確さ:Ｘ軸±0.05mmのＹ軸±0.05mm
送り速度:80000CPH
ラミネーションのリサイクル:後部収納用の箱か傾向があ引きの發条仕掛
適当なパッケージ:8/12/16/24/32/44/56MMの標準SMTのパッケージ
適当な材料:標準的なSMTで包むことができるすべての材料
燃料を補給する方法:全面的な給油、テープ給油
働く温度:温度-20~65℃
働く湿気:湿気20~90%RHの凝縮無し
保管温度:温度-40~85℃
貯蔵の湿気:湿気10~95%
低下の衝突テスト:ボディ0.5kg/cm2
老化テスト:異常のない連続的な仕事の1000時間
操作の記録:完全、一貫した
耐用年数:>=20K hrs.MIL-HDBK-217F （25℃）
Hanwhaの注目のためのSME 24mmの送り装置:
ピッチの表示:供給の間隔を示す
ピッチの変更:トグル間隔をかちりと鳴らしなさい。
Y Dirctionの調整:モードの微調整で、キーはゆっくり進む。
方向組み立て:3秒および表示器のための出版物そして把握は黄色い微調整モードに入るために回る。微調整がその間完全なとき保存の現在位置をかちりと鳴らしなさい。
働く表示器:緑色航法燈は正常運営を示す;黄色灯は状態を置くことを示す;赤灯はエラー メッセージを示す。
前方キー:前方ボタンを、物質的なベルト絶えず進むために進める1つのステップ、長い出版物をかちりと鳴らしなさい。
リセット キー:送り装置ライトが赤いとき、標準状態に元通りになるためにかちりと鳴らしなさい。
Reversetのキー:絶えず戻るために背部ボタンを、物質的なストリップ1つのステップ、長い出版物行くかちりと鳴らしなさい。
Rellのキーを取りなさい:与える場合の出版物およびテープ モーターを働き、自動的にラミネーションの供給の大箱に引き込むためにテープ ボタンを押すように握るため。
ステッピング モーターは従来の送り装置のシリンダー ドライブを取り替え、精密銅ギヤは機械リンク ドライブを取り替える。電気接触ピンを取り、24V安全電源を接続することによって、保護センサーは電気的信号に配置機械の機械信号を変え、働くために送り装置を制御する。
改善の利点:広範囲電子物質的なモデル。8mmは紙テープの2つの包装方法と互換性があり、1mm/2mm/4mmのステップは1つのキーと転換することができる。1つは電気送り装置が元の3つの8mmの送り装置の代りに使用することができる8mmを伝達する;1 AREED12mmは12mmおよび16mmの送り装置の代りに使用することができる。
精密利点:ドライブ モーターは振動によって引き起こされる物質的な偏差を減らすシリンダーより小さい広さと動く。高精度の供給ギヤは高精度モーターによって必ず正確な供給を保障するために一致する。自己開発する送り装置の口径測定器は与えるそれぞれのX/Yの等位の価値を捕獲でき各送り装置の供給の正確さの一貫性を判断するためにカリフォルニア\ CPおよびCPKの価値を計算する。
速度の利点:送り速度:自己開発する管理委員会ソフトウェア アルゴリズムは科学的で、適度である。ステップ・モータは加速ギヤが装備され、送り装置の送り速度はSMの送り装置の開拓の限界を超過する。ライン変更の速度:テープを上で、はめ込み式フィルムの貯蔵室と直接除去する;送り装置、自動倉庫の入り口のメモを分解しないでバッチ ライン変更材料が完全なとき、偽りなくノンストップ重大な変更の機能を実現し、ライン変更の効率3回以上までに高めることができる。
両立性の利点:市場のすべてのHANWHA SMシリーズ配置機械送り装置のプラットホームに適当。元のラインを、簡単変えるか、または破壊する、必要性無し安全有効。それは元の送り装置の場所と干渉しないし、互い違いに同時に使用することができる。
供給方法
ホールダーに台紙テープは、カバーが構成の供給ガイドを層テープ通ることを保障する。
開いた安全ロック、開いたテープ・ガイド。
カバー層テープの皮をむき、キャリアがスプロケットのピンに坐ることを保障しなさい。
出版物および開いた安全ロックのcolseのテープ・ガイドおよび安全ロックを保障するため。
カバー層テープを滑車を渡し、ギヤ歯をとるためにbetwwen。テープがしっかりギヤ、近いカバーに掛け金であることを保障しなさい。
手動巻ギヤをカバー層テープ、収納箱へのパスの余分なテープをしっかり止め、きつく締めるためにとるため。
