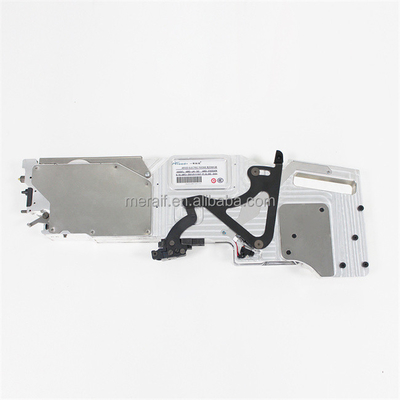

一突きおよび場所機械のためのOEMのjuki cf56mmの送り装置のsmtの送り装置
whatsapp:+8613424013606のskype:sensenhenhao、wechat:JoyLY0322
私達はsmtの解決の提供者16yearsよりもっとである。
すべてのsmt機械ラインおよび部品のPCBAはっきりした機械ライン私達は支えてもいい。
JUKI KE700 KE2000 FX JX KE3000シリーズ一突きおよび場所機械のためのOEMの電子送り装置
juki cf56mmの送り装置変数
適当なモデル:KE700シリーズKE2000シリーズFXシリーズJXシリーズKE3000シリーズ
代わりとなる送り装置:CTF ATF FTF CTFR FTFRの送り装置
主要な材料:高力アルミ合金
方法の位置:連接棒の錠を置く3ピン
電気インターフェイス:単一ピン接触インターフェイス
電圧:DC24V
現在:0.5A|2.5A MAX。
コミュニケーション方法:断続的な赤外線スイッチ
ドライブ モード:電気ドライブ
送り速度:68ms/pcs 4mmピッチ
供給の正確さ:Ｘ軸±0.05mmのＹ軸±0.05mm
送り速度:80000CPH
ラミネーションのリサイクル:後部収納用の箱か傾向があ引きの巻くメカニズム
適当なパッケージ:8/12/16/24/32/44/56MMの標準SMTのパッケージ
適当な材料:標準的なSMTで包むことができるすべての材料
燃料を補給する方法:接続ベルトは燃料を補給することのために停止しない
働く温度:温度-20~65℃
働く湿気:湿気20~90%RHの凝縮無し
保管温度:温度-40~85℃
貯蔵の湿気:湿気10~95%
低下の衝突テスト:ボディ、異常無しの0.5kg/cm2
老化テスト:異常のない連続的な仕事の1000時間
連続した記録:完全、一貫した
耐用年数:>=20K hrs.MIL-HDBK-217F （25℃）
juki cf56mmの送り装置の注目:
ピッチの表示:供給の間隔を示す
ピッチの変更:トグル間隔をかちりと鳴らしなさい。
Y Dirctionの調整:モードの微調整で、キーはゆっくり進む。
方向組み立て:3秒および表示器のための出版物そして把握は黄色い微調整モードに入るために回る。微調整がその間完全なとき保存の現在位置をかちりと鳴らしなさい。
働く表示器:緑色航法燈は正常運営を示す;黄色灯は状態を置くことを示す;赤灯はエラー メッセージを示す。
前方キー:前方ボタンを、物質的なベルト絶えず進むために進める1つのステップ、長い出版物をかちりと鳴らしなさい。
リセット キー:送り装置ライトが赤いとき、標準状態に元通りになるためにかちりと鳴らしなさい。
Reversetのキー:絶えず戻るために背部ボタンを、物質的なストリップ1つのステップ、長い出版物行くかちりと鳴らしなさい。
Rellのキーを取りなさい:与える場合の出版物およびテープ モーターを働き、自動的にラミネーションの供給の大箱に引き込むためにテープ ボタンを押すように握るため。
ステッピング モーターは従来の送り装置のシリンダー ドライブを取り替え、精密銅ギヤは機械リンク ドライブを取り替える。電気接触ピンを取り、24V安全電源を接続することによって、保護センサーは電気的信号に配置機械の機械信号を変え、働くために送り装置を制御する。
改善の利点:広範囲電子物質的なモデル。8mmは紙テープの2つの包装方法と互換性があり、1mm/2mm/4mmのステップは1つのボタンによって転換することができる。1つは電気送り装置が元の3つの8mmの送り装置の代りに使用することができる8mmを伝達する;1 AREED12mmは12mmおよび16mmの送り装置の代りに使用することができる。
精密利点:ドライブ モーターは振動によって引き起こされる物質的な偏差を減らすシリンダーより小さい広さと動く。高精度の供給ギヤは高精度モーターによって必ず正確な供給を保障するために一致する。自己開発する送り装置の口径測定器は与えるそれぞれのX/Yの等位の価値を捕獲でき各送り装置の供給の正確さの一貫性を判断するためにカリフォルニア\ CPおよびCPKの価値を計算する。
速度の利点:送り速度:Omronの格子センサーはすぐに機械信号を感じる、自己開発する管理委員会ソフトウェア アルゴリズムは科学的であり、適度な、ステッピング モーターは加速ギヤ、送り装置の送り速度が超過する配置機械の積み込みの限界を装備されている。
ライン変更の速度:テープを上で、はめ込み式フィルムの貯蔵室と直接除去する;材料が完全なときバッチ ライン変更自動倉庫の入り口のメモ、偽りなく実現するノンストップ重大な変更の機能を送り装置を分解する必要はないし、ライン変更の効率3回以上までに高めることができる。
両立性の利点:市場のすべてのJUKIの機械類の送り装置のプラットホーム機械に適当。元のラインを簡単、安全有効の破壊しない取付けることは便利であるまたは変えるで伝導性ブラケットを。変更の後で、それはオリジナルの機械送り装置の位置と干渉しないし、互い違いに同時に使用することができる。
。
供給方法
suppy力のrepareの送り装置の負荷の場所、回転台紙の送り装置はおよび力を保障するために、出版物ピッチのキー右のピッチを選ぶついている。
ホールダーに台紙の構成テープ、構成の供給ガイドを通したパス テープ。
開いたテープ・ガイドは、カバー層テープの皮をむき、キャリアがsprocket.secureの安全ロックのピンに坐ることを保障する。
カバー層テープを滑車を渡し、その間ギヤ歯をとなさい。テープがしっかりギヤ、近いカバーに掛け金であることを保障しなさい。
