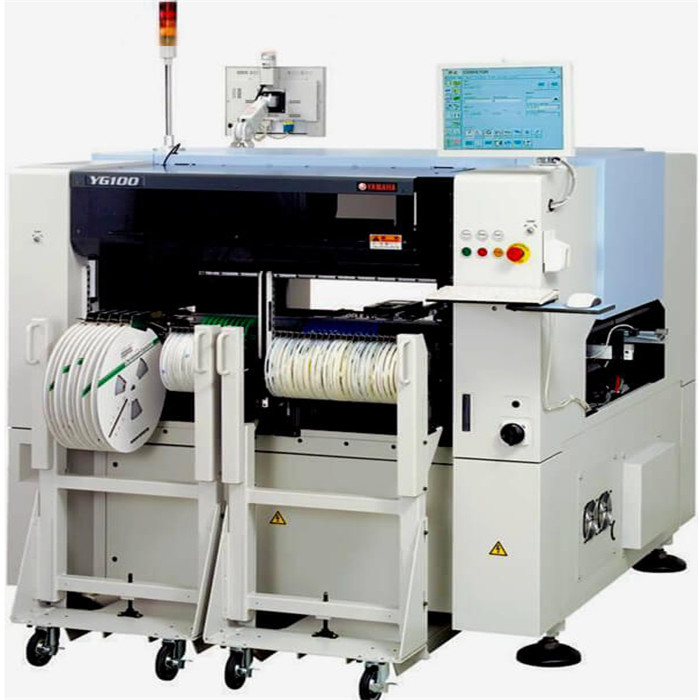

電子生産ラインSMT機械フル オートマチックの高速は一突きおよび場所機械Yamahaの破片Mounter YG100を使用した
私達はsmt機械部品および装置.such asの送り装置のノズル、送り装置の貯蔵のカートのsmtの巻き枠の棚、smtのグリース、はんだののりのミキサー、smdのカウンター、KICの熱型彫機、smtテープのための等smtサポート提供者である。
また機械修理のある元の部分を支えることができる。
1. YAMAHA YG100の配置機械の利点:
01005の（インチの）マイクロ部品からの45mmの部品へ範囲を取付けること。
大きい基質のサイズL510xW440mmに相当して。
96種類の大きい構成の変化。
パッチの速度:24000 CPH （0.15 seconds/CHIP）
正確さの取付け:（μ+3σ） ±0.03mm/CHIP
反復性（3σ）:±0.03mm/CHIP
PCBのサイズの取付け:L50×W50mm~L510×W440mm
構成のタイプは包装にベルトを付ける:120のタイプ（8mmにテープを変えられる）
2. YAMAHA YG100の配置機械の変数:
SMDの部品:0402 （MM） - 45MMX45MMの部品SOP SOJ PLCC QFP BGA
SMDの部品は100種類（8MM）置くことができる
Mounterのサイズ:L1650XW1562X1470
続くこととしてYamaha YG100の指定そして細部:
1) 板サイズ:Mタイプ:L460xW330 | L50xW50mm/t = 0.4 | 3.0mmLタイプ:
L460xW440 | L50xW50mm/t = 0.4 | 3.0mm * sATSの使用:L460xW440 | L50xW50mm
2) 速度の取付け:破片:0.15の秒/付属品/32mm QFPの標準:1.70の秒/付属品3）
IPC9850状態:17700CPHの破片:0.20の秒/付属品
4) 正確さの取付け:破片:± 0.05mm （3σ）/QFP:± 0.05mm （3σ）
5) 角度の取付け:（0.01±180°単位）
6) 支えられた部品:SOPへの0402、SOJの84ピンPLCCの0.5mmピッチQFPBGA、
CSP31mmの100mmのコネクター、ICのソケット。
7) 装置の部品の高さ:15mm
8) 部分の同一証明方法:複数の角度の照明のデジタル複数のカメラ システム（34のピクセル）、
よい視野システム（79のピクセル）をつける複数の角度。
9) 操作ソフトウェア:YGOS （実線モード、OnLineHelp、豊富な付属品および内臓）
10) 最適化ソフトウェア:基本サービス（頭部および送り装置数、
取付人によって自動的に指定されて）
11) リモート・コントロール ソフトウェア:選り抜き（利用できるオンラインおよびオフ・ライン機能
12) COMポート:（イーサネットにLan&RS232Cがある）
13) 安全装置:2つのモードのヘッド衝突の防御装置:SoftLimitおよびHardLimit。
CoverInterlockスイッチは頭部および衝突防止のために使用される。
14) 電源:3-phase AC 416~200V、V± 10%、50/60Hz、4.8kVA
15) 空輸補給:5.5kg/（DryAirの）/140/min
16) サイズおよび重量:1,650 （L） x1,562 （W） x1,850 （H） mm
17) 重量:1,630kg
