JUKI KE-3020V/3020VRのsmtの一突きおよび場所機械は/一突きおよび場所機械/smdの一突きおよび場所機械を導いた
導かれた一突きおよび場所機械 指定:
高速一般目的の配置機械KE-3020V/3020VR、より速く、良質の、改善された生産の性能、KEシリーズ プロダクトの連続的な改善、適用範囲が広い高速および良質の電気生産ライン構造を達成するため。
破片の部品:20,900CPH破片（レーザーの認識/最もよい条件）の17,100CPH破片（レーザーの認識/IPC9850に基づいて）
ICの部品:9,470CPH （MNVCを使用してイメージの認識/）
0402 （インチ01005） chip~74mmの正方形の要素、か50×150mm
KE-3020V:レーザーの配置の頭部の× 1 （6つのノズル） +高リゾリューションの視覚配置のヘッド× 1 （1つのノズル）
KE-3020VR:レーザーの配置のヘッド× 1 （6つのノズル） + FMLA （1つのノズル）の1つのICの配置の頭部
それは160種類までの部品荷を積むことができる電気複線の送り装置を採用する。
MNVCは標準として取付けられている
高速連続的なイメージの認識
パレット高速供給部品（選択）
に相当して長いサイズの基質（選択）
に相当して破裂音の実施（選択）
基質のサイズ:
Mのタイプ基質（330mm×250mm）
Lタイプの基質（410mm×360mm）
L全体のタイプ基質（510×360mm） *1
XLのタイプ基質（610mm×560mm）
に
長い基質（L字型基質の指定） *2,800×360mm
長い板（L全体のタイプ板指定） *2 1,010×360mm
長い基質（XLのタイプ基質の指定） *2、1,210×560mm
構成の高さ:12mmの指定、20mmの指定、25mmの指定（XLのタイプ基質の指定）
構成のサイズ:レーザーの認識、0402 （英語01005）破片| 33.5mmの正方形の部品
イメージの認識:標準的なカメラ、3mm~74mmの正方形の要素、または50×150mm
高解像のカメラ（すべてに任意）:1.0mm×0.5mm*3~48mmの正方形の要素、か24×72mm
構成配置の速度:破片の部品、最もよい条件:20,900CPH
IPC9850 17,100CPH、IC構成*4、9,470CPH *5
構成配置の正確さ:レーザーの認識、±0.05mm （Cpk≧1）
イメージの認識:±0.03mm （MNVC±0.04mm）
構成配置のタイプ:160までのタイプ
（電気複線テープ送り装置を使用した場合）） （8mmにテープを変えた*6

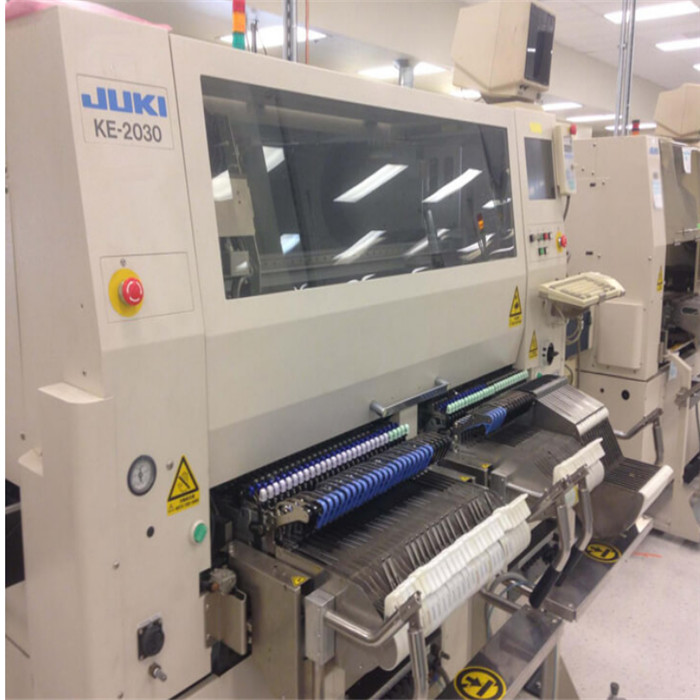

導かれた一突きおよび場所機械映像ショー:
